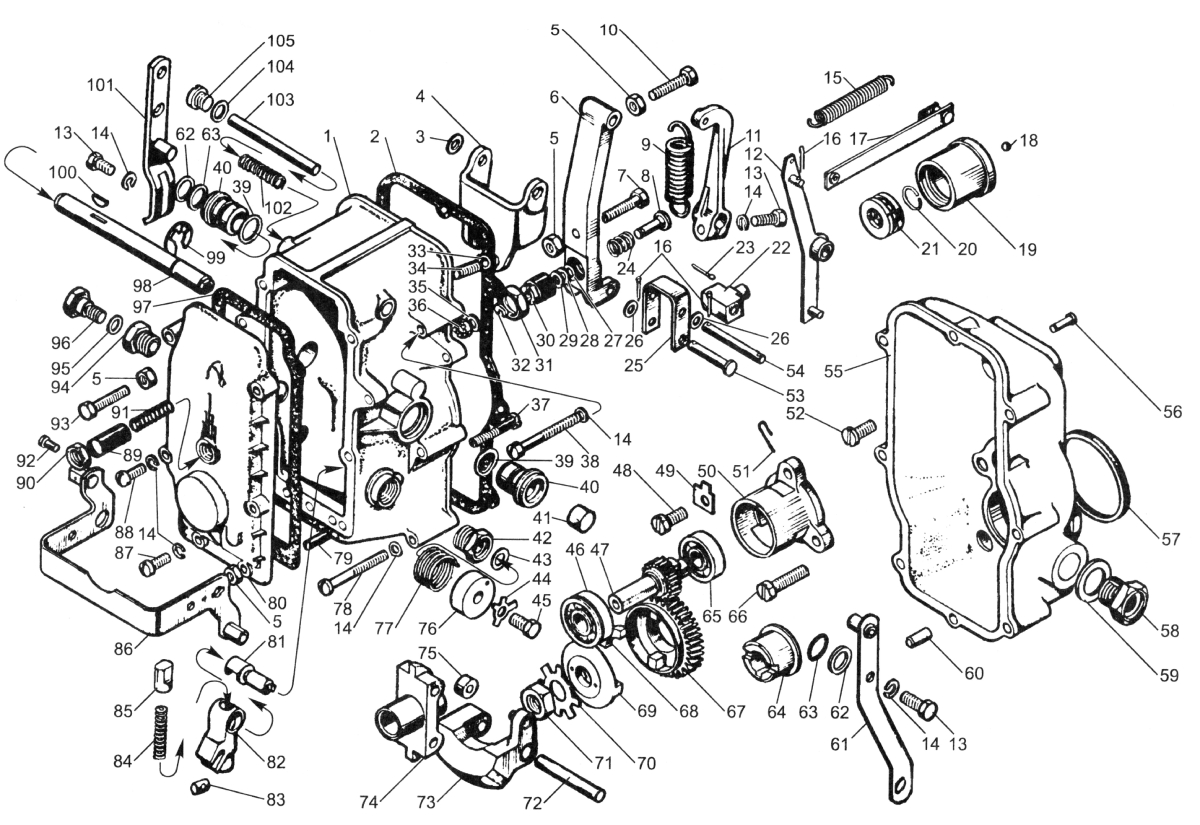

| № позиции | № детали, узла или код | Количество | Наименование | |||
|---|---|---|---|---|---|---|
| ЯМЗ 240М2 | ЯМЗ 240НМ2 | ЯМЗ 240ПМ2 | ЯМЗ 240БМ2 | |||
| 1 | 160.1110129 | 1 | 1 | 1 | 1 | Крышка регулятора |
| 2 | 2236-1110154-А | 1 | 1 | 1 | 1 | Прокладка крышки |
| 3 | 3312700-П15 | 1 | 1 | 1 | 1 | Шайба |
| 4 | 4236-1110080 | 1 | 1 | 1 | 1 | Рычаг двуплечий |
| 5 | 5250508-П29 | 2 | 3 | 3 | 3 | Гайка |
| — | 236-1110404-Б | — | 1 | 1 | — | Рычаг регулятора в сборе |
| — | 801.1110404 | 1 | — | — | — | Рычаг регулятора в сборе |
| — | 240Б-1110404 | — | — | — | 1 | Рычаг регулятора в сборе |
| 6 | 6238НБ-1110406-А2 | — | 1 | 1 | 1 | Рычаг регулятора |
| 7 | 7852350-П15 | — | 1 | 1 | 1 | Винт регулировочный |
| 8 | 8805.1110412 | 1 | — | — | — | Корректор |
| 8 | 236-1110412 | — | 1 | 1 | — | Корректор |
| 8 | 240Б-1110412 | — | — | — | 1 | Корректор |
| 9 | 990.1110462 | 1 | 1 | 1 | 1 | Пружина регулятора |
| 10 | 10852002-П15 | 1 | 1 | 1 | — | Болт регулировочный |
| 10 | 852005-П15 | — | — | — | 1 | Болт регулировочный |
| 11 | 11236-1110466-А | 1 | 1 | 1 | 1 | Рычаг пружины |
| 12 | 1260.111443-10 | 1 | — | — | — | Рычаг рейки |
| 12 | 236-111443-Б | — | 1 | 1 | 1 | Рычаг рейки |
| 13 | 13201418-П29 | 2 | 2 | 2 | 2 | Болт крепления рычага М6х16 |
| 14 | 14252154-П29 | 12 | 12 | 12 | 12 | Шайба пружинная |
| 14 | 252134-П29 | 1 | 1 | 1 | 1 | Шайба пружинная |
| 15 | 15236-1110448 | 1 | 1 | 1 | 1 | Пружина рычага рейки |
| 16 | 16258012-П15 | 3 | 3 | 3 | 3 | Шплинт |
| 17 | 17236-1110454 | 1 | 1 | 1 | 1 | Тяга рейки с планкой в сборе |
| 18 | 18236-1110064 | 27 | 27 | 27 | 27 | Шарик |
| — | 60.1110060-02 | 1 | — | — | — | Муфта грузов в сборе |
| — | 236-1110060-АЗ | — | 1 | 1 | 1 | Муфта грузов в сборе |
| 19 | 1960.1110062-01 | 1 | — | — | Муфта грузов | |
| 19 | 60.1110062 | — | 1 | 1 | 1 | Муфта грузов |
| 20 | 20236-1110067 | 1 | 1 | 1 | 1 | Кольцо пружинное |
| 21 | 214616110211 | 1 | 1 | 1 | 1 | Шарикоподшипник 8102 |
| 22 | 2260.1110065 | 1 | — | — | — | Пята упорная |
| 22 | 236-1110065-Б | — | 1 | 1 | 1 | Пята упорная |
| 23 | 23258001-П15 | 1 | — | — | — | Шплинт |
| 24 | 24421.1110414 | 1 | 1 | 1 | — | Пружина корректора |
| 24 | 240Б-1110414-Б | — | — | — | 1 | Пружина корректора |
| 25 | 25236-1110433 | — | 1 | 1 | 1 | Серьга регулятора |
| 26 | 26312370-П15 | — | 4 | 4 | 4 | Шайба |
| 27 | 27236-1110140 | — | 2 | 2 | — | Шайба |
| 28 | 28236-1110141 | — | 2 | 2 | — | Шайба |
| 29 | 29312652-П15 | — | 4 | 4 | — | Шайба |
| 30 | 30805.1110416 | 1 | — | — | — | Корпус пружины корректора |
| 30 | 236-1110416 | 1 | — | — | 1 | Корпус пружины корректора |
| 30 | 240Б-1110416 | — | — | — | 1 | Корпус пружины корректора |
| 31 | 31311512-П15 | 1 | 1 | 1 | 1 | Контргайка |
| 32 | 32236-1110418 | — | 1 | 1 | — | Кольцо пружинное упорное |
| 33 | 33250511-П15 | 12 | 12 | 12 | 12 | Гайка |
| 34 | 34242519-П15 | 1 | 1 | 1 | 1 | Винт регулировочный |
| 35 | 35312680-П15 | 1 | — | — | 1 | Шайба упорная |
| 36 | 36240Б-1110418 | 1 | — | — | 1 | Гайка корректора |
| 37 | 37852357-П29 | 1 | 1 | 1 | 1 | Винт регулировочный |
| 38 | 38310612-П15 | 1 | 1 | 1 | 1 | Винт крепления крышки регулятора |
| 39 | 39236-1110479 | 2 | 2 | 2 | 2 | Кольцо уплотнительное втулки |
| 40 | 40236-1110476-Б | 1 | 1 | 1 | 1 | Втулка вала рычага пружины |
| 41 | 41313955-П15 | 1 | 1 | 1 | 1 | Заглушка |
| 42 | 42236-1110134-Б | 1 | 1 | 1 | 1 | Ввертыш оси кулисы |
| 43 | 43236-1110394 | 1 | 1 | 1 | 1 | Кольцо оси кулисы уплотнительноея |
| 44 | 44236-1110262 | 1 | 1 | 1 | 1 | Шайба скобы кулисы |
| 45 | 45201416-П29 | 1 | 1 | 1 | 1 | Болт М6х12 |
| 46 | 464612121152 | 1 | 1 | 1 | 1 | Шарикоподшипник 202Аса |
| 47 | 47236-1110051-В | 1 | 1 | 1 | 1 | Валик державки грузов |
| 48 | 48310139-П15 | 1 | 1 | 1 | 1 | Болт |
| 49 | 49312529-П15 | 3 | 3 | 3 | 3 | Шайба стопорная |
| 50 | 50236-1110558-В1) | 2 | 2 | 2 | 2 | Стакан подшипников валика державки |
| 51 | 51236-11100421) | 1 | 1 | 1 | 1 | Стопор пружинный |
| 52 | 52311200-П29 | 3 | 3 | 3 | 3 | Винт крепления корпуса регулятора |
| 53 | 53317849-П15 | — | 1 | 1 | 1 | Палец |
| 54 | 54236-1110066 | — | 1 | 1 | 1 | Ось упорной пяты |
| — | 236-1110020-Е | 1 | 1 | 1 | 1 | Корпус регулятора в сборе |
| 55 | 55236-1110022-Д | 1 | 1 | 1 | 1 | Корпус регулятора |
| 56 | 56260003-П15 | 1 | 1 | 1 | 1 | Палец пружины рычага рейки |
| 57 | 57236-1111196 | 1 | 1 | 1 | 1 | Кольцо уплотнительное |
| 58 | 58236-1111032 | 1 | 1 | 1 | 1 | Ввертыш для подсоединения трубки отвода масла |
| 59 | 59312630-П | 2 | 2 | 2 | 2 | Шайба |
| 60 | 60258639-П15 | 2 | 2 | 2 | 2 | Штифта |
| 61 | 61240Б-1110151 | — | — | — | 1 | Рычаг управления |
| 62 | 62312347-П15 | 1 | 1 | 1 | 1 | Шайба |
| 63 | 63236-1110482 | 1 | 1 | 1 | 1 | Кольцо втулки вала уплотнительное |
| 64 | 64236-1110518-Б | 1 | 1 | 1 | 1 | Втулка ведущей шестерни |
| 65 | 654612120838 | 1 | 1 | 1 | 1 | Шарикоподшипник 200 |
| 66 | 66310140 -П15 | 2 | 2 | 2 | 2 | Болт М6х12 |
| 67 | 67236-11100516-Б2 | 1 | 1 | 1 | 1 | Шестерня регулятора ведущая |
| 68 | 68236-11100517-Б2 | 1 | 1 | 1 | 1 | Сухарь шестерни |
| 69 | 69236-11100521 | 1 | 1 | 1 | 1 | Фланец втулки шестерни |
| 70 | 70312556-П15 | 1 | 1 | Г | 1 | Шайба стопорная |
| 71 | 71250634-П15 | 1 | 1 | 1 | 1 | Гайка |
| 72 | 72236-1110049 | 2 | 2 | 2 | 2 | Ось грузов регулятора |
| 73 | 73240-1110045 | 2 | 2 | 2 | — | Груз регулятора в сборе |
| 73 | 236-1110045 | — | — | — | 2 | Груз регулятора в сборе |
| — | 236-1110040-А | 1 | 1 | 1 | — | Державка грузов со стаканом в сборе |
| — | 236-1110040-А2 | — | — | — | 1 | Державка грузов со стаканом в сборе |
| 74 | 74236-1110046-Б | 1 | 1 | 1 | 1 | Державка грузов |
| 75 | 75236-1110532 | 2 | 2 | 2 | 2 | Ролик груза регулятора |
| 76 | 76236-1110398 | 1 | 1 | 1 | 1 | Крышка возвратной пружины |
| 77 | 77236-1110396 | 1 | 1 | 1 | 1 | Пружина возвратная |
| 78 | 78222539-П15 | 5 | 5 | 5 | 5 | Винт крепления крышки регулятора |
| 79 | 79236-1110200 | 1 | 1 | 1 | 1 | Винт регулировочный |
| 80 | 805.1110498 | 1 | — | — | 1 | Крышка смотрового люка |
| 80 | 8060.1110498-01 | — | 1 | 1 | — | Крышка смотрового люка |
| 81 | 81236-1110136-Б | 1 | 1 | 1 | 1 | Ось кулисы |
| 82 | 8260.1110132 | 1 | 1 | 1 | 1 | Кулиса |
| 83 | 8360.1110220-02 | 1 | 1 | 1 | 1 | Ползун кулисы |
| 84 | 84236-1110374-Б | 1 | 1 | 1 | 1 | Пружина фиксатора |
| 85 | 85236-1110372-Б | 1 | 1 | 1 | 1 | Фиксатор кулисы |
| 86 | 8660.1110380 | 1 | 1 | 1 | 1 | Скоба кулисы в сборе |
| 87 | 87310611-П15 | 1 | 1 | 1 | 1 | Винт крепления крышки смотрового люка |
| 88 | 88236-1110500 | 4 | 4 | 4 | 4 | Винт крепления крышки смотрового люка |
| 89 | 8960.1110492 | 1 | 1 | 1 | 1 | Корпус буферной пружины |
| 90 | 90311511-П15 | 1 | 1 | 1 | 1 | Контргайка корпуса буферной пружины |
| 91 | 91236-1110490 | 1 | 1 | 1 | 1 | Пружина буферная |
| 92 | 92852000-П29 | 1 | 1 | 1 | — | Болт |
| 93 | 93852003-П29 | — | — | — | 1 | Болт регулировочный |
| 93 | 310142-П15 | 1 | 1 | 1 | — | Болт регулировочный |
| 94 | 94236-11100392 | 1 | 1 | 1 | 1 | Ввертыш оси скобы |
| 95 | 95312353-П | 1 | 1 | 1 | 1 | Шайба |
| 96 | 96236-1110390 | 1 | 1 | 1 | 1 | Ось скобы |
| 97 | 97236-1110499-АЗ | 1 | 1 | 1 | 1 | Прокладка крышки |
| 98 | 98236-1110467 | 1 | 1 | 1 | 1 | Вал рычага пружины |
| 99 | 99236-1110471 | — | — | — | 1 | Кольцо пружинное упорное |
| 100 | 100314003-П | 1 | 1 | 1 | 1 | Шпонка сегментная |
| 101 | 101236-1110151 | 1 | 1 | 1 | — | Рычаг управления регулятором |
| 102 | 102236-1110089 | 1 | 1 | 1 | 1 | Пружина компенсационная |
| 103 | 103236-1110088 | 1 | 1 | 1 | 1 | Ось рычага |
| 104 | 104312446-П | 2 | 2 | 2 | 2 | Шайба |
| 105 | 105310608-П15 | 2 | 2 | 2 | 2 | Винт-заглушка |
<р>1) В среднем по потребности
