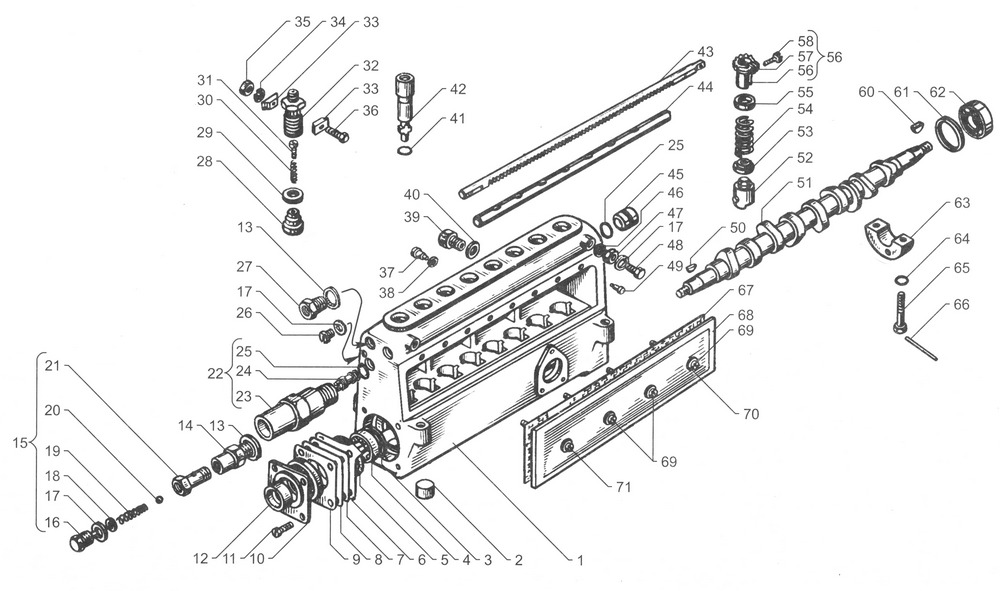

| № позиции | № детали, узла или код | Количество, шт | Наименование | ||
|---|---|---|---|---|---|
| ЯМЗ 238М2 | ЯМЗ 238Б | ЯМЗ 238Д | |||
| • | 80.1111005.301) | 1 | — | — | Топливный насос высокого давления в сборе |
| • | 80.1111006-302) | 1 | — | — | Топливный насос высокого давления в сборе |
| • | 802.1111005-203) | 1 | — | — | Топливный насос высокого давления в сборе |
| • | 806.1111006-40 | — | 1 | — | Топливный насос высокого давления в сборе |
| • | 807.1111006-40 | — | — | 1 | Топливный насос высокого давления в сборе |
| • | 60.111110054) | 1 | — | — | Топливный насос высокого давления в сборе |
| 1 | 180.1111021-30 | 1 | 1 | 1 | Корпус насоса в сборе |
| — | 236-1111042-А | 2 | 1 | 1 | Втулка рейки |
| 2 | 2236-1111027 | 8 | 8 | 8 | Заглушка |
| 3 | 3852606-П15 | 1 | 1 | 1 | Шайба |
| 4 | 44624120498 | 1 | 1 | 1 | Подшипник 7205А |
| 5 | 5236-1111193 | 1 | 1 | 1 | Кольцо уплотнительное |
| 6 | 660.1111280-10 | 1 | 1 | 1 | Указатель начала подачи топлива |
| 7 | 7236-1111193 | 2 | 2 | 2 | Прокладка крышки |
| 8 | 8236-1111194 | 3 | 3 | 3 | Прокладка крышки |
| 9 | 9236-1111195 | 3 | 3 | 3 | Прокладка крышки |
| 10 | 1060.1111182-10 | 1 | 1 | 1 | Крышка подшипника |
| 11 | 11311200-П29 | 4 | 4 | 4 | Винт |
| 12 | 122531312454 | 1 | 1 | 1 | Манжета 2,2-25×42-2 |
| 13 | 13312630-П | 2 | 2 | 2 | Шайба |
| 14 | 1460.1111286 | 1 | 1 | 1 | Ввертыш клапана |
| — | 60.1111306 | 1 | 1 | 1 | Заглушка |
| 15 | 1560.1111282 | 1 | 1 | 1 | Клапан перепускной в сборе |
| 16 | 1660.1111300 | 1 | 1 | 1 | Пробка клапана со штифтом в сборе |
| 17 | 17852205 | 3 | 4 | 4 | Прокладка |
| 18 | 1833.1111325 | 6 | 6 | 6 | Шайба регулировочная |
| 19 | 1933.1111289-10 | 1 | 1 | 1 | Пружина |
| 20 | 2033.1111325 | 1 | 1 | 1 | Винт |
| 21 | 2160.1111285 | 1 | 1 | 1 | Корпус клапана |
| 22 | 22236-1111236-Г | 1 | 1 | 1 | Ограничитель мощности в сборе |
| 23 | 23236-1111238-Е | 1 | 1 | 1 | Втулка ограничителя мощности |
| 24 | 24236-1111249-В | 1 | 1 | 1 | Винт ограничителя мощности |
| 25 | 25236.1111245 | 3 | 3 | 3 | Кольцо уплотнительное |
| 26 | 26310704-П29 | 1 | 1 | 1 | Винт |
| 27 | 27236-1111032 | 1 | 1 | 1 | Ввертыш корпуса |
| 28 | 28901.1111102 | 8 | — | — | Клапан нагнетательный в сборе |
| 28 | 901.1111102-10 | — | 8 | 8 | Клапан нагнетательный в сборе |
| 29 | 2960.1111086 | 8 | 8 | 8 | Прокладка клапана |
| 30 | 3033.1111108 | 8 | 8 | 8 | Пружина клапана |
| 31 | 3160.1111113-10 | 8 | 8 | 8 | Упор клапанае |
| 32 | 3260.1111118-20 | 8 | 8 | 8 | Штуцер топливного насоса |
| 33 | 3360.1111120 | 8 | 8 | 8 | Сухарь штуцера |
| 34 | 34252134-П29 | 4 | 4 | 4 | Шайба |
| 35 | 35250508-П29 | 4 | 4 | 4 | Гайка |
| 36 | 36201426-П29 | 4 | 4 | 4 | Болт |
| 37 | 37310952-П15 | 1 | 1 | 1 | Винт стопорный |
| 38 | 38852204 | 1 | 1 | 1 | Шайба |
| 39 | 39236М-1111034-А | 2 | 2 | 2 | Ввертыш корпуса |
| 40 | 40312327-П | 2 | 2 | 2 | Шайба |
| 41 | 41236М-1111083-А | 8 | 8 | 8 | Кольцо уплотнительное |
| 42 | 4260.1111074-30 | 8 | — | — | Пара плунжерная |
| 42 | 60.1111074-21 | — | 8 | 8 | Пара плунжерная |
| 43 | 43238-1111040 | 1 | 1 | 1 | Рейка топливного насоса высокого давления |
| 44 | 4480.1111169-01 | 1 | 1 | 1 | Экран |
| 45 | 4580.1111425 | 2 | 2 | 2 | Пробка корпуса |
| 46 | 46852206 | 2 | 2 | 2 | Шайба |
| 47 | 47236-1111036 | 2 | 2 | 2 | Ввертыш корпуса |
| 48 | 48852882-П15 | 2 | 2 | 2 | Пробка спуска воздуха |
| 49 | 49236-1111122 | 8 | 8 | 8 | Винт установочный втулки плунжера |
| 50 | 50852800 | 1 | 1 | 1 | Шпонка сегментная |
| 51 | 5180.1111172-30 | 1 | 1 | 1 | Вал кулачковый |
| 52 | 5260.1111136.02 | 8 | 8 | 8 | Толкатель плунжера в сборе |
| 53 | 53236-1111151-Б | 8 | 8 | 8 | Тарелка пружины нижняя |
| 54 | 54236-1111148-Б | 8 | 8 | 8 | Пружина толкателя |
| 55 | 55236-1111150-Б | 8 | 8 | 8 | Тарелка пружины верхняя |
| 56 | 56236-1111064-Б | 8 | 8 | 8 | Втулка зубчатого венца |
| 57 | 5760.1111062 | 8 | 8 | 8 | Венец зубчатый |
| 58 | 58852384 | 8 | 8 | 8 | Винт ( 310607-П15 ) |
| 59 | 59236-1111060-Б | 8 | 8 | 8 | Венец зубчатый в сборе |
| 60 | 60314019-П | 1 | 1 | 1 | Шпонка сегментная |
| 61 | 61312439-П15 | 1 | 1 | 1 | Шайба |
| 62 | 6246 2412 0453 | 1 | 1 | 1 | Подшипник роликовый 7204А |
| 63 | 63236-1111177-БЗ | 1 | 1 | 1 | Опора кулачкового вал |
| 64 | 642531113013 | 2 | 2 | 2 | Кольцо 005-008-19-2-2 |
| 65 | 65852011-П15 | 2 | 2 | 2 | Болт опоры |
| 66 | 66852702-П29 | 1 | 1 | 1 | Шплинт-проволока |
| 67 | 67238-1111226-А2 | 1 | 1 | 1 | Прокладка крышки |
| 68 | 6880.1111222 | 1 | 1 | 1 | Крышка насоса высокого давления |
| 69 | 69236-1111227-Б | 3 | 2 | 2 | Винт крепления крышки |
| 70 | 70852203 | 4 | 4 | 4 | Шайба |
| 71 | 71236-1111229-Б | 1 | 2 | 2 | Винт крепления крышки |
1) только для двигателей ЯМЗ-236М2 и ЯМЗ-236Д
2) только для двигателей ЯМЗ -236А
3) только для двигателей ЯМЗ-236Г
4) только для двигателя ЯМЗ-238ГМ2
