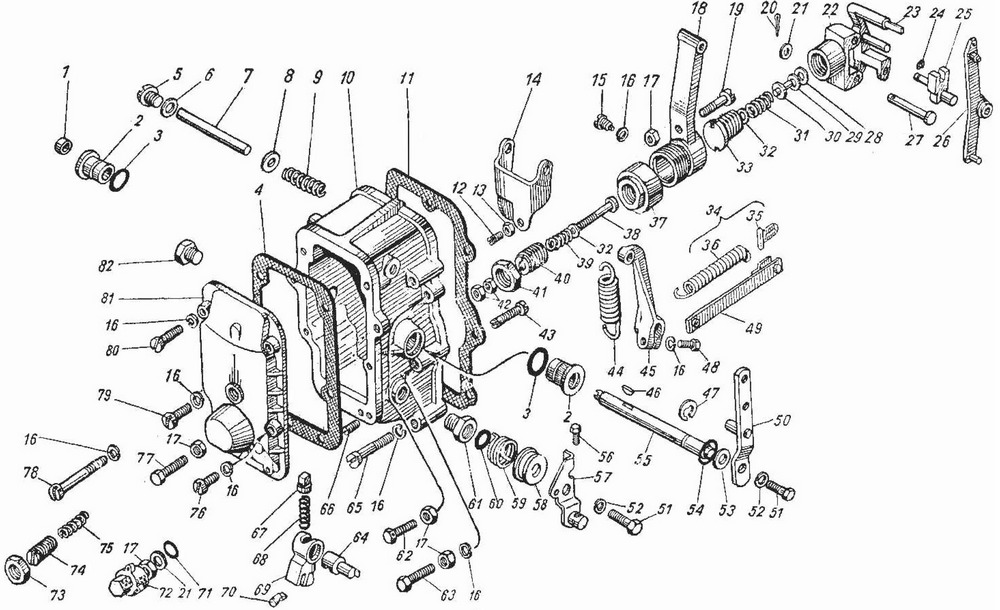

Кришка регулятора частоти обертання ПНВТ 173-185
| № позиции на рис. 19 | № детали, узла или код | Количество | Наименование |
|---|---|---|---|
| 1 | 313955-П29 | 1 | Заглушка |
| 2 | 236Т-1110476-Б | 2 | Втулка вала |
| 3 | 25 3111 3064 | 2 | Кольцо 016-020-25-2-2 |
| 4 | 236-1110499-А3 | 1 | Прокладка крышки смотрового люка |
| 5 | 852369-П29 | 2 | Винт-заглушка |
| 6 | 852205 | 2 | Шайба |
| 7 | 236-1110088 | 1 | Ось рычагов |
| 8 | 312700 | 1 | Шайба |
| 9 | 236-1110089 | 1 | Пружина компенсационная |
| 10 | 60.1110129 | 1 | Крышка регулятора |
| 11 | 236-1110154-А | 1 | Прокладка крышки регулятора |
| 12 | 852364-П15 | 1 | Винт |
| 13 | 250511-П15 | 1 | Гайка |
| 14 | 60.1110080 | 1 | Рычаг двуплечий |
| 15 | 852351-П15 | 1 | Винт стопорный |
| 16 | 252154-П29 | 15 | Шайба |
| 17 | 250508-П29 | 10 | Гайка |
| 18 | 805.1110406 | 1 | Рычаг регулятора |
| 19 | 852350-П15 | 1 | Винт регулировочный |
| 20 | 158012-П15 | 3 | Шплинт |
| 21 | 312370-П29 | 2 | Шайба |
| 22 | 60.1110263 | 1 | Втулка корректора |
| 23 | 60.1110266 | 1 | Рычаг корректора |
| 24 | 60.1110418 | 1 | Шайба упорная |
| 25 | 60.1110223-02 | 1 | Кулиса корректора |
| 26 | 60.1110441-01 | 1 | Рычаг рейки |
| 27 | 852780 | 1 | Палец |
| 28 | 236-1110140 | 4* | Шайба |
| 29 | 236-1110141 | 4* | Шайба |
| 30 | 807.1110264 | 1 | Упор пружины |
| 31 | 185.1110414 | 1 | Пружина корректора |
| 32 | 312652-П15 | 6* | Шайба |
| 33 | 852881-П | 1 | Пробка |
| 34 | 60.1110438 | 1 | Пружина рычага с зацепом в сборе |
| 35 | 60.1110449 | 1 | Зацеп пружины |
| 36 | 60.1110448 | 1 | Пружина рычага рейки |
| 37 | 852503-П15 | 1 | Гайка |
| 38 | 185.1110412 | 1 | Корректор |
| 39 | 421.1110414 | 1 | Пружина корректора |
| 40 | 240Б-1110416 | 1 | Корпус пружины |
| 41 | 311512-П15 | 1 | Гайка |
| 42 | 852517-П15 | 2 | Гайка |
| 43 | 852372 | 1 | Винт регулировочный |
| 44 | 90.1110462-10 | 1 | Пружина регулятора |
| 45 | 60.1110466 | 1 | Рычаг пружины |
| 46 | 314003-П | 1 | Шпонка |
| 47 | 236-1110471 | 1 | Кольцо пружинное упорное |
| 48 | 45 9346 5503 | 1 | Болт |
| 49 | 423.1110454-01 | 1 | Тяга рейки в сборе |
| 50 | 236Т-1110151 | 1 | Рычаг управления регулятором |
| 51 | 201418-П29 | 2 | Болт |
| 52 | 252134-П29 | 2 | Шайба |
| 53 | 312347-П29 | 3* | Шайба |
| 54 | 236-1110482 (25 311 0243) | 1 | Кольцо уплотнительное |
| 55 | 902.1110467-10 | 1 | Вал рычага пружины |
| 56 | 852006-П29 | 1 | Болт |
| 57 | 185.1110380 | 1 | Рычаг останова с поводком в сборе |
| 58 | 236Т1110398 | 1 | Крышка возвратной пружины |
| 59 | 236Т-1110396 | 1 | Пружина возвратная |
| 60 | 25 3111 0239 | 1 | Кольцо уплотнительное оси кулисы |
| 61 | 236Т-1110134-Б | 1 | Ввертыш оси кулисы |
| 62 | 852020-П29 | 1 | Болт регулировочный |
| 63 | 852018-П29 | 1 | Болт регулировочный |
| 64 | 236-1110136-Б | 1 | Ось кулисы |
| 65 | 852381-П29 | 4 | Винт крепления крышки регулятора |
| 66 | 175.1110200*1 | 1 | Винт регулировочный |
| 66 | 236-1110200*1 | 1 | Винт регулировочный |
| 67 | 236-1110372-Б | 1 | Фиксатор кулисы |
| 68 | 175.1110227 | 1 | Пружина фиксатора |
| 69 | 60.1110132 | 1 | Кулиса |
| - | 175.1110130 | 1 | Кулиса в сборе |
| 70 | 60.1110220-02 | 1 | Ползун кулисы |
| 71 | 25 3111 2013 | 1 | Кольцо 005-008-19-2-1 |
| 72 | 852920 | 1 | Гайка колпачковая |
| 73 | 311511-П29 | 1 | Гайка |
| 74 | 6007.1110492-10 | 1 | Корпус буферной пружины |
| 75 | 236-1110490 | 1 | Пружина буферная |
| 76 | 310611-П29 | 1 | Винт крепления крышки смотрового люка |
| 77 | 852003-П29 | 1 | Болт регулировочный |
| 78 | 310612-П29 | 1 | Винт крепления крышки регулятора |
| 79 | 310600-П29 | 1 | Винт крепления крышки смотрового люка |
| 80 | 852380-П29 | 3 | Винт крепления крышки смотрового люка |
| 81 | 60.1110498-01 | 1 | Крышка смотрового люка |
| 82 | 852880-П29 | 1 | Пробка |
*Наибольшее количество
*1 Устанавливается один из вариантов подбором
