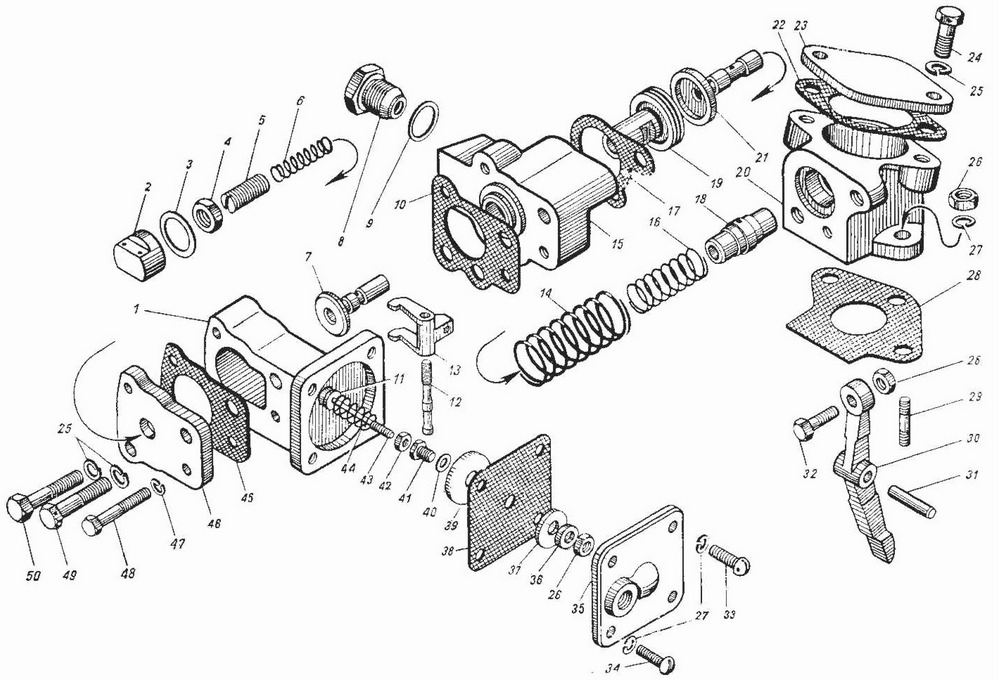

| № позиции на рис. 20 |
№ детали, узла или код |
Количество |
Наименование |
| - |
423.1110860-40 |
1 |
Корректор подачи топлива по наддуву в сборе |
| 1 |
423.1110880-10 |
1 |
Корпус мембраны |
| 2 |
421.1110830 |
1 |
Колпачок корпуса пружины |
| 3 |
312327-П |
1 |
Шайба |
| 4 |
311448-П15 |
1 |
Гайка |
| 5 |
421.1110828-11 |
1 |
Пружина корректора |
| 6 |
421.1110826-20 |
1 |
Пружина корректора |
| 7 |
421.1110786-10 |
1 |
Золотник корректора |
| 8 |
42.1111902 |
1 |
Ввертыш в сборе |
| 9 |
852212 |
1 |
Шайба |
| 10 |
421.1110881 |
1 |
Прокладка корпуса мембраны |
| 11 |
318-85418 |
4 |
Шайба |
| 12 |
421.1110901 |
1 |
Ось рычага |
| 13 |
421.1110899 |
1 |
Рычаг корректора |
| 14 |
421.1110802 |
1 |
Пружина поршня |
| 15 |
423.1110866 |
1 |
Корпус корректора |
| 16 |
423.1110932 |
1 |
Пружина гильзы |
| 17 |
421.1110869 |
1 |
Прокладка |
| 18 |
423.1110930 |
1 |
Гильза упора |
| 19 |
421.1110800 |
1 |
Поршень |
| 20 |
423.1110923 |
1 |
Проставка корректора |
| 21 |
423.1110925-10 |
1 |
Упор |
| 22 |
423.1110378 |
1 |
Прокладка фланца |
| 23 |
423.1110921 |
1 |
Фланец |
| 24 |
852010-П29 |
2 |
Болт |
| 25 |
252135-П2 |
4 |
Шайба |
| 26 |
250508-П29 |
4 |
Гайка |
| 27 |
252154-П29 |
6 |
Шайба |
| 28 |
423.1110924 |
1 |
Прокладка проставки |
| 29 |
45 9536 1005 |
2 |
Шпилька |
| 30 |
423.1110927-10 |
1 |
Рычаг корректора |
| 31 |
852753-П |
1 |
Штифт |
| 32 |
318-85205 |
1 |
Болт упорный |
| 33 |
310611-П29 |
1 |
Винт |
| 34 |
852378 |
3 |
Винт |
| 35 |
421.1110894 |
1 |
Крышка мембраны |
| 36 |
312370-П15 |
1 |
Шайба |
| 37 |
312325-П15 |
1 |
Шайба |
| 38 |
421.1110878-01 |
1 |
Мембрана |
| 39 |
421.1110882 |
1 |
Фланец |
| 40 |
852924 |
1 |
Шайба |
| 41 |
421.1110898 |
1 |
Втулка штока |
| 42 |
318-85283 |
1 |
Гайка |
| 43 |
421.1110897 |
1 |
Шток мембраны |
| 44 |
421.1110905-30 |
1 |
Пружина мембраны |
| 45 |
421.1110895 |
1 |
Прокладка крышки корректора |
| 46 |
423.1110893 |
1 |
Крышка корректора |
| 47 |
252134-П29 |
2 |
Шайба |
| 48 |
852011-П29 |
2 |
Болт |
| 49 |
310048-П29 |
1 |
Болт |
| 50 |
852017 |
1 |
Болт |
